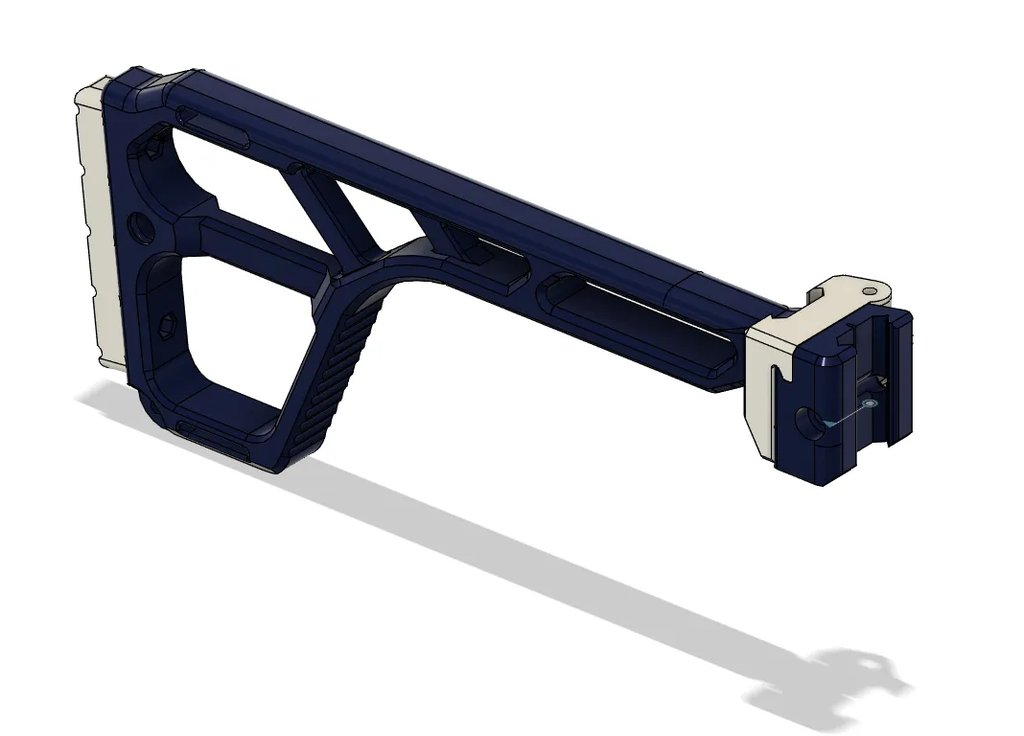

Складной упор MCXish усиленной конструкции

Это усиленная версия складного упора, похожего на упор MCXish. Модель предназначена для 3D-печати и сборки. Особенность этой версии в том, что детали можно печатать плашмя на платформе принтера, что упрощает процесс.

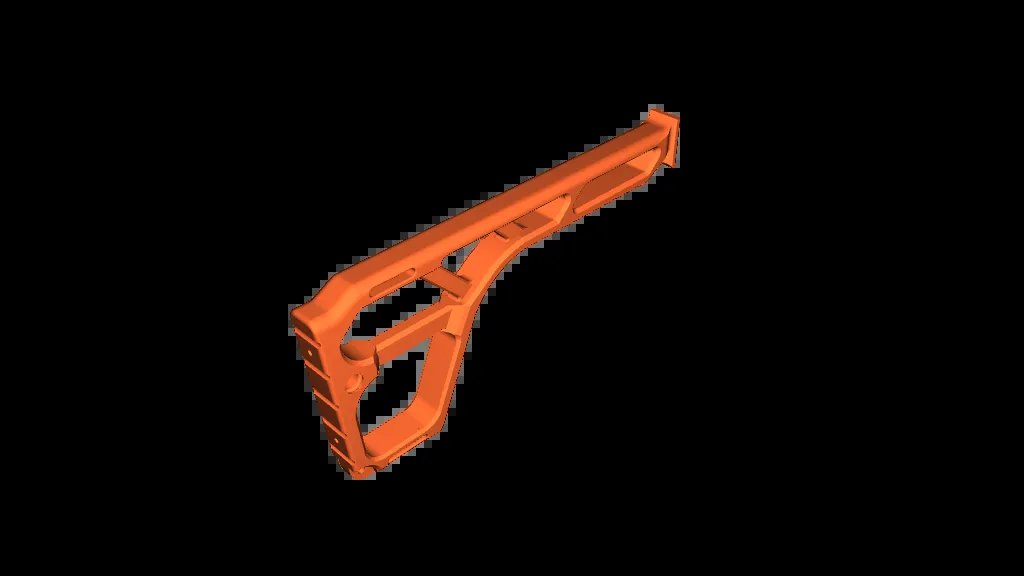

Упор имеет сложную форму с вырезами и углублениями для удобства хвата и крепления. В конструкции учтены особенности, повышающие жесткость детали – рекомендуется использовать 6 верхних и нижних слоев стенок при печати.

Для сборки вам понадобятся: одна желтая пружина для стола Ender (диаметр 8 мм, длина 20 мм), болт M4x40, гайка M4, два болта M5x30 и две гайки M5. Опционально, для крепления затыльника, можно использовать два винта с плоской головкой m3x12 и две гайки m3.

Сборка упора аналогична оригинальной конструкции, поэтому, если вы уже собирали подобные модели, процесс не должен вызвать затруднений. Автоматическая генерация поддержек обычно работает хорошо, но учитывайте возможности вашего 3D-принтера и настройте параметры печати соответствующим образом.
