RGD-5 (Разрез)

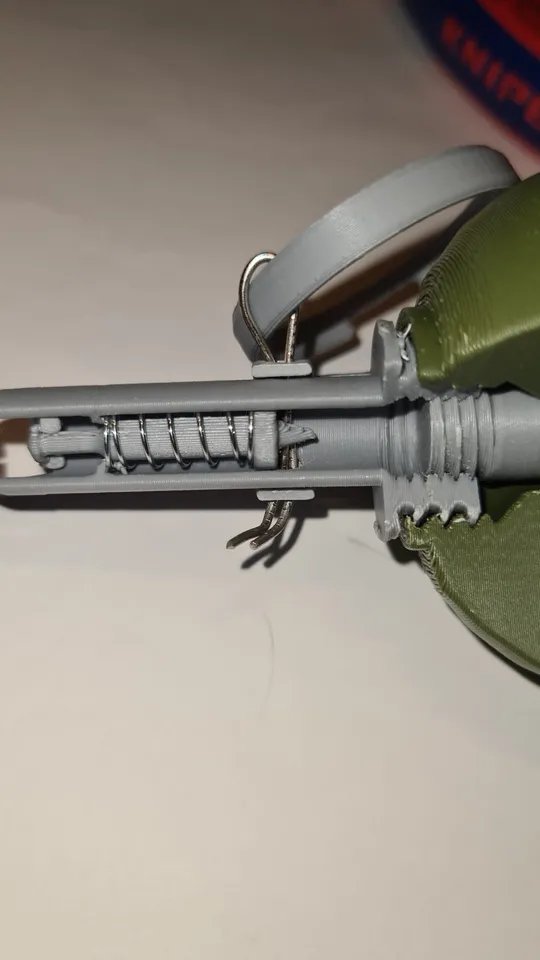

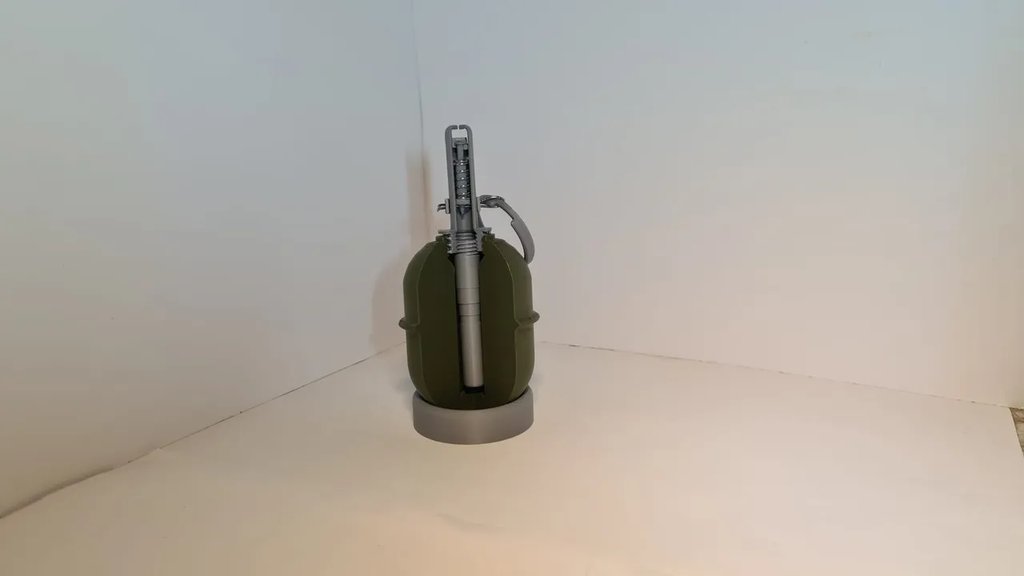

Это детализированная модель гранаты РГД-5 в разрезе, предназначенная для образовательных целей. Модель демонстрирует внутреннее устройство гранаты и не содержит взрывчатых веществ, а также не может быть модифицирована для их использования.

РГД-5 – советская осколочная ручная граната, разработанная в начале 1950-х годов и принятая на вооружение в 1954 году. Широко экспортировалась и до сих пор используется многими армиями.

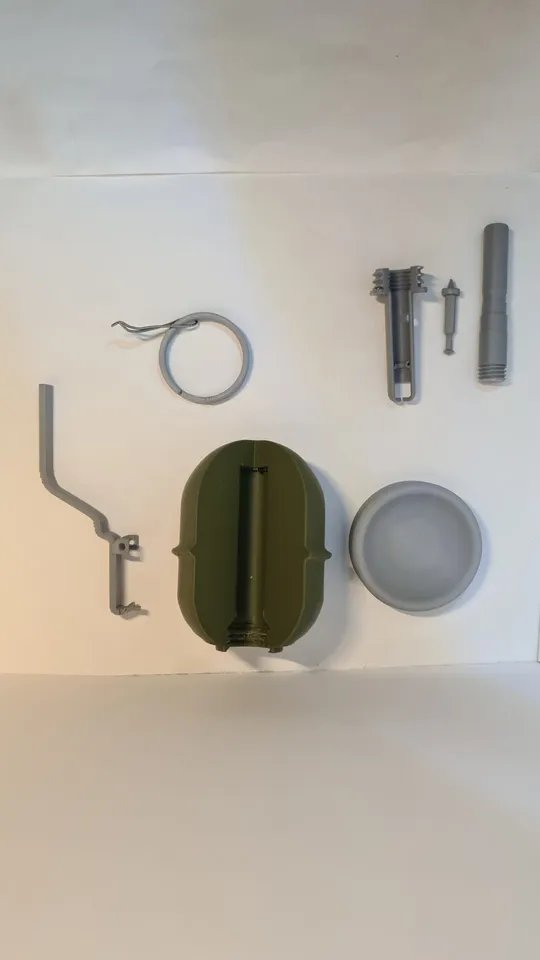

Для сборки модели вам потребуется пружина диаметром 7/7.5 мм (длина не критична, ее можно обрезать) и скрепка для предохранительного кольца (для большей реалистичности рекомендуется использовать скрепку вместо 3D-печатной детали). В качестве альтернативы скрепке можно использовать нить филамента или самостоятельно спроектировать подходящую деталь.

Сборка:

1. Согните скрепку, как показано на изображении.
2. Наденьте скрепку на кольцо.
3. Обрежьте лишний материал.
4. С помощью плоскогубцев скрутите скрепку в спираль.
5. Установите кольцевую сборку в предохранитель и загните конец для фиксации.

Затем поместите пружину и ударник в предназначенные для них места в предохранителе УЗРГМ. Вкрутите корпус взрывчатого вещества в корпус предохранителя УЗРГМ, а затем вкрутите предохранитель в корпус гранаты. Наконец, установите ложку в предназначенное для нее место и закрепите ее предохранительным кольцом.

Важно: Будьте осторожны при вкручивании предохранителя УЗРГМ, так как верхняя часть может сломаться. Для облегчения процесса можно использовать плоскогубцы.

Названия всех деталей гранаты можно найти в Slicer Studio при подготовке к печати.
