Полный подшипник с отламываемыми поддержками

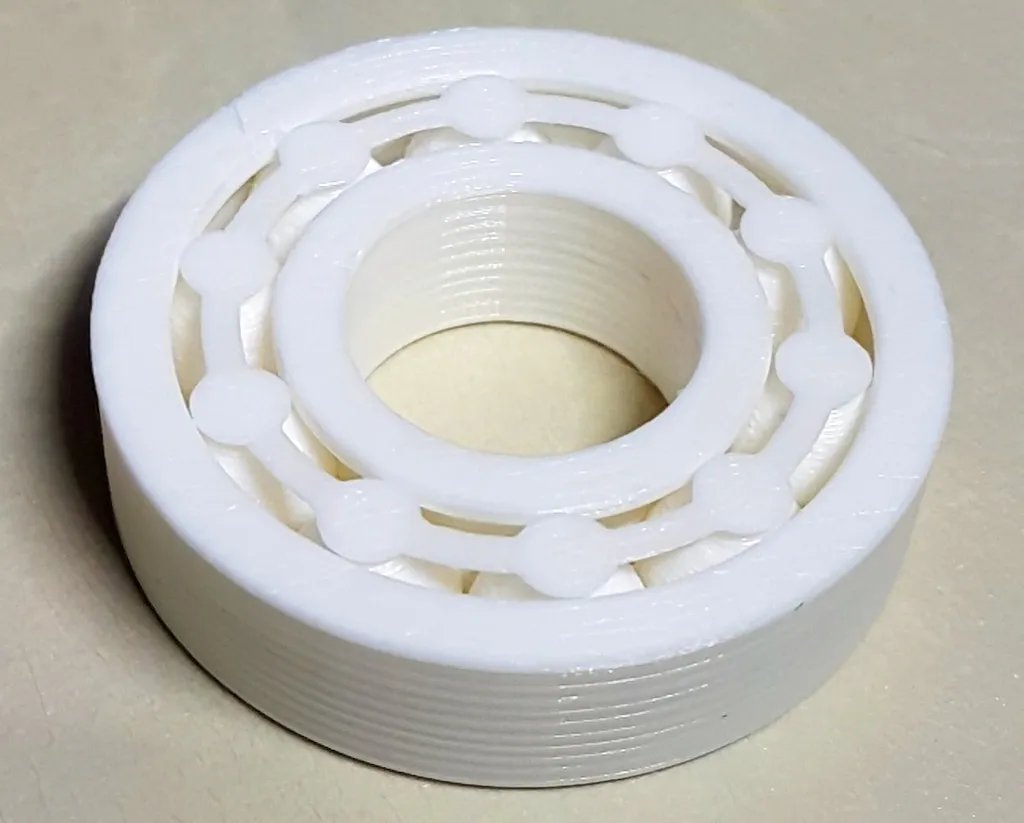

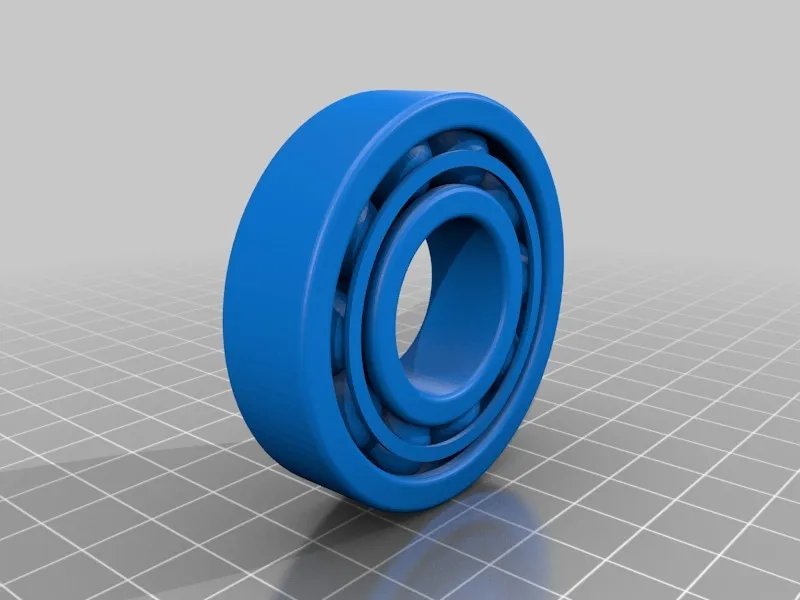

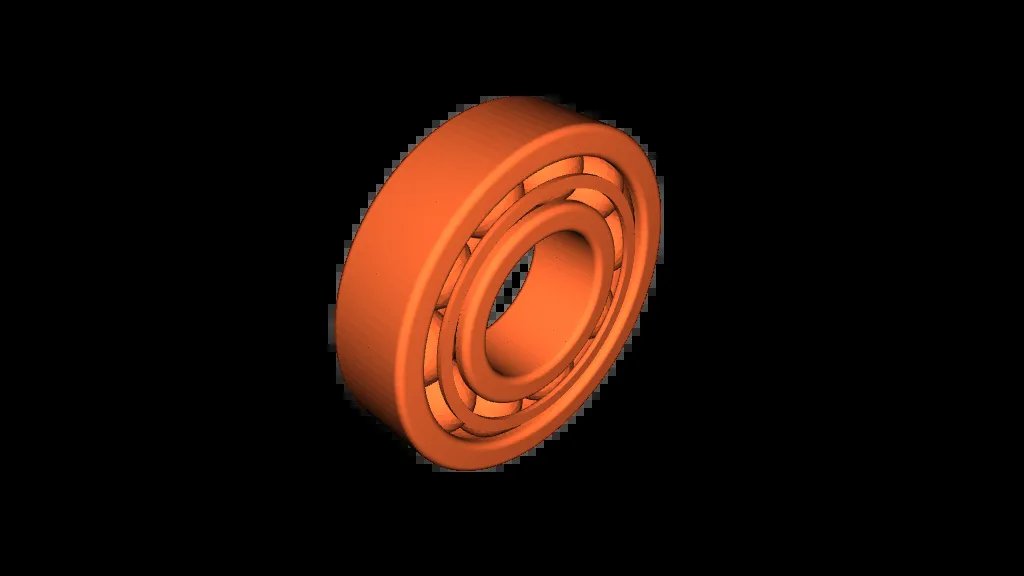

Это 3D-модель подшипника, которую можно напечатать сразу, без дополнительных опор! После печати нужно просто аккуратно отломить небольшие конические поддержки под каждым шариком – они сделаны специально, чтобы это было легко.

Внешний диаметр подшипника – 54 мм, внутренний – рассчитан под стержень диаметром 22 мм.

Я рекомендую использовать сопло 0.4 мм и высоту слоя 0.2 мм, а заполнение можно выставить около 20%. Если у вас принтер не очень точный, то допуски могут быть небольшими, и шарики могут застрять.

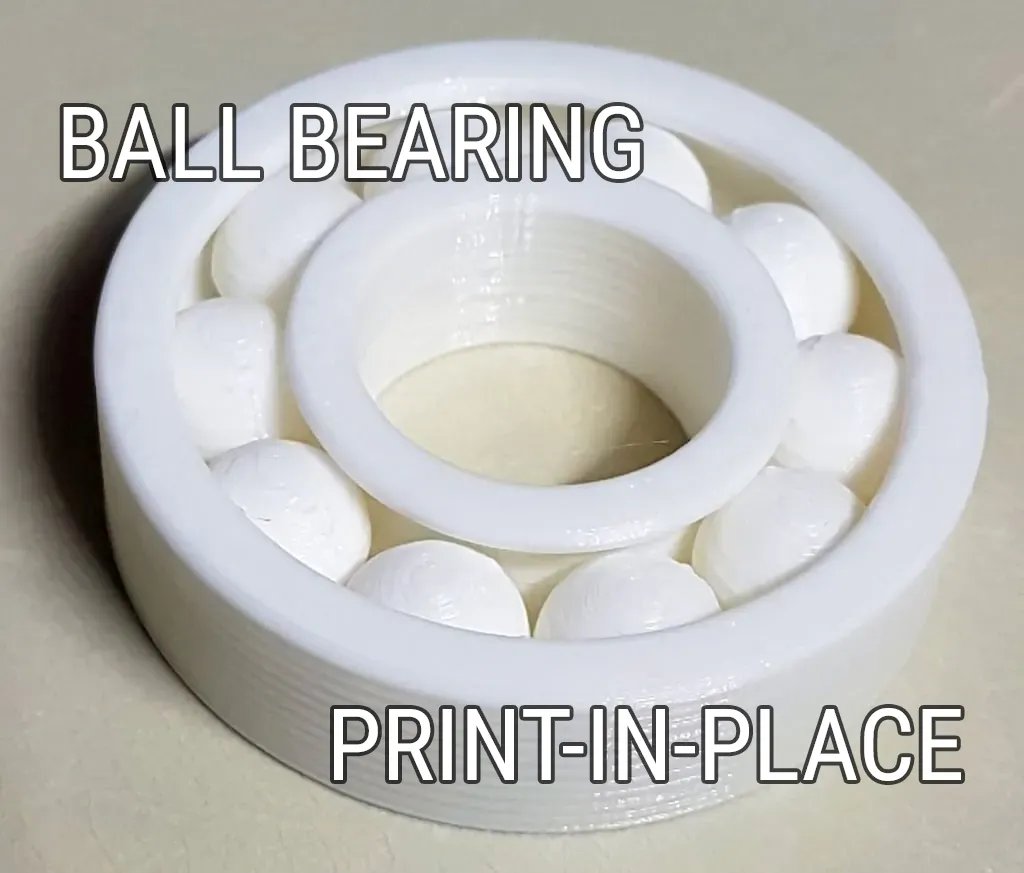

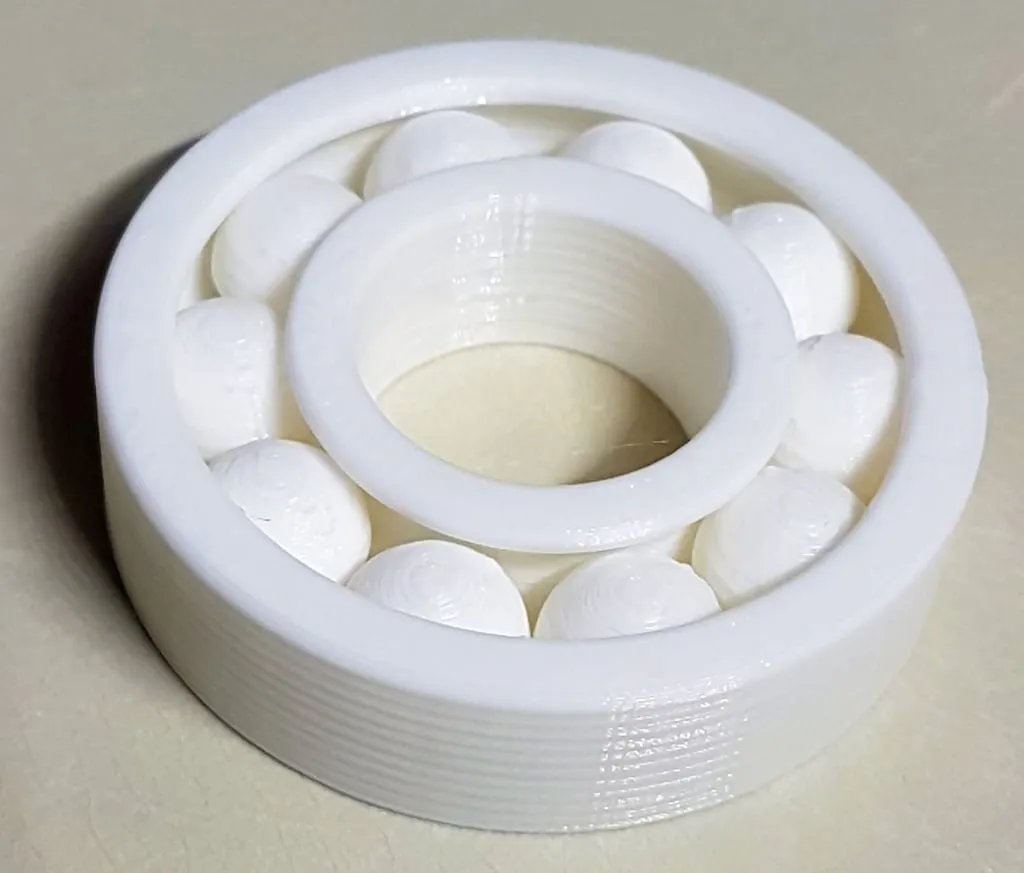

Подшипник может использоваться в различных проектах, где нужна вращающаяся деталь. Например, он подойдёт как часть механизма, или просто для демонстрации принципа работы подшипника. Форма довольно простая, но в то же время функциональная. Шарики расположены в канавках между двумя кольцами, что обеспечивает плавное вращение.

Обратите внимание, что если вы будете использовать другую высоту слоя, то отломить поддержки может быть сложнее, так как они будут более прочно соединены с шариками.
