Веер "Взгляд"

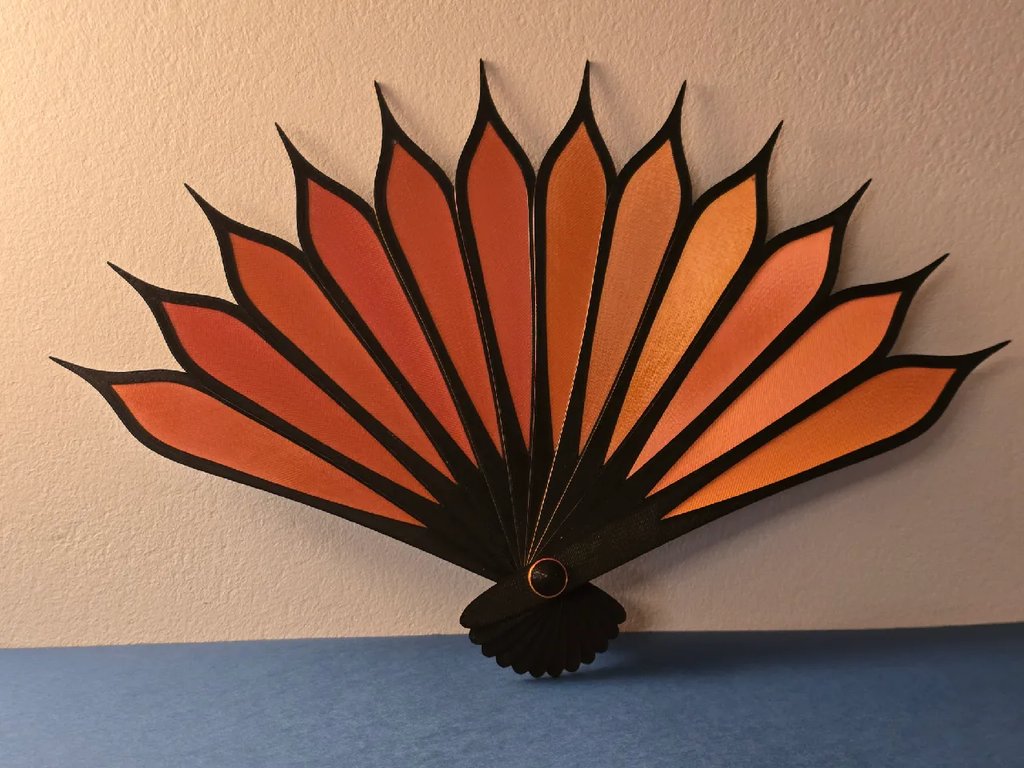

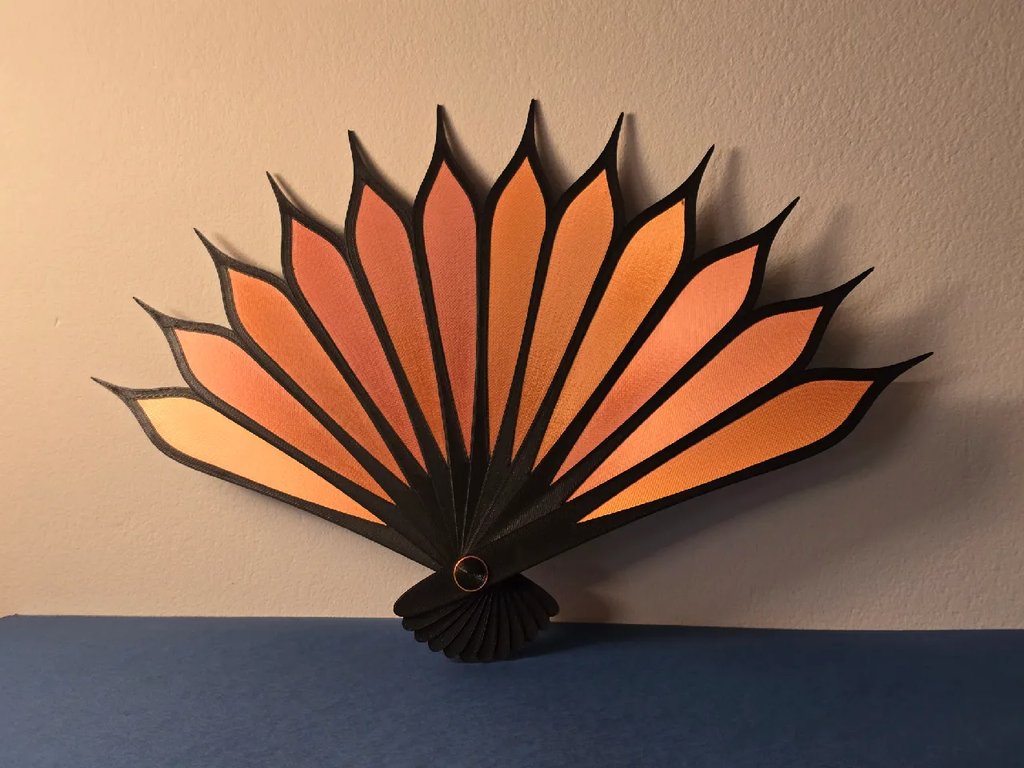

Складной веер, состоящий из двенадцати соединенных между собой лопастей. Печатается в развернутом виде и собирается с помощью центрального стержня и колпачка.

Детали для печати:

• 10 × средняя лопасть
• 1 × нижняя лопасть
• 1 × верхняя лопасть
• 1 × центральный стержень
• 1 × фиксирующий колпачок

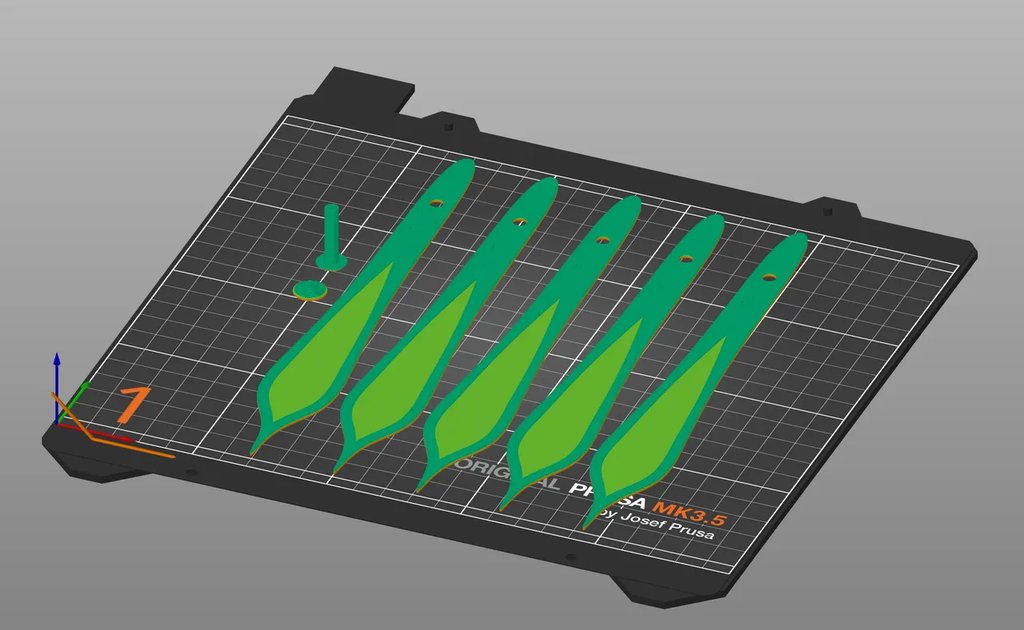

Для этой модели отлично подходит PLA – чем жестче, тем лучше. Все детали уже ориентированы для печати. Поддержки не требуются.

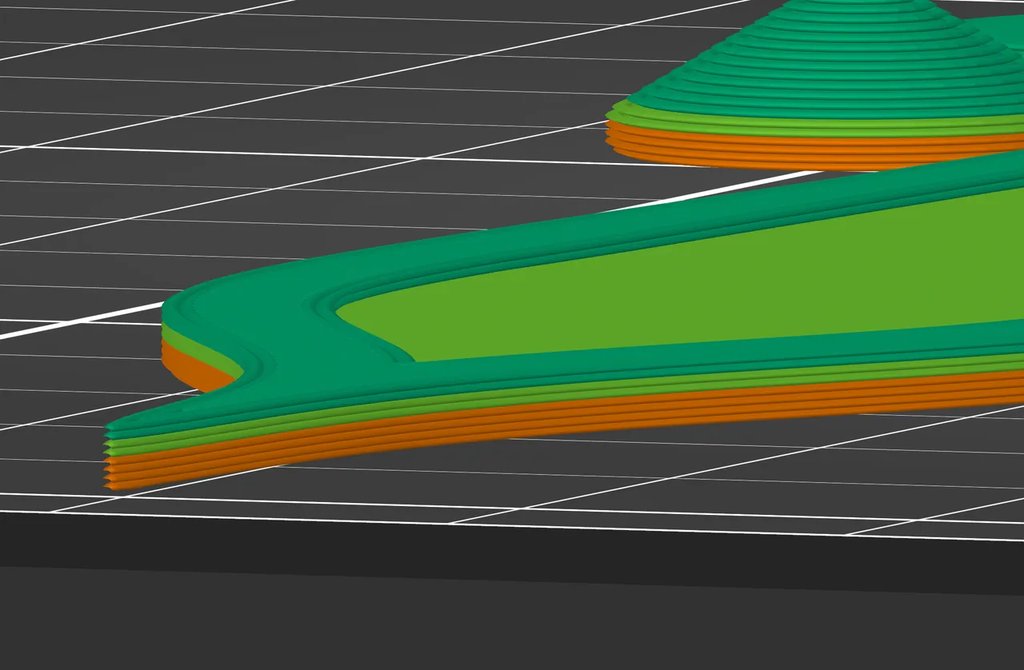

Дизайн поддерживает двухцветную печать с использованием смены нити. При высоте слоя 0.2 мм добавьте смену цвета на слоях #5 и #7.

Центральный стержень:

После сообщения о том, что центральный стержень слишком короткий для одного пользователя, были загружены несколько версий с измененной длиной. Стандартный стержень для 12 лопастей теперь доступен в 4 длинах. Для версии с 12 лопастями начните со стандартного стержня, и если он слишком короткий, попробуйте варианты с прибавкой +0,5, +1,0 или +1,5 мм. Для версий с 13, 14, 15 или 16 лопастями можно использовать стержни с соответствующими названиями. Если требуются дополнительные корректировки длины, вы можете масштабировать стержень в слайсере.

Примечание: для правильного движения лопастей и работы ограничителей верхний слой должен быть гладким.

Настройки печати:

• Диаметр сопла: 0.4 мм (могут подойти и другие размеры)
• Высота слоя: 0.2 мм
• Шаблон заполнения верхнего слоя: Монотонные линии
• Количество сплошных слоев: 5 верхних / 4 нижних
• Положение шва: Задний

Сборка:

Сначала установите нижнюю лопасть. Верхняя лопасть устанавливается последней. Сложите все двенадцать лопастей и совместите их с центральным стержнем.

В случае, если стержень слишком плотный или свободный, вы можете отрегулировать его, масштабировав в слайсере.

Колпачок следует приклеить к стержню для надежной фиксации. Плотно прижмите его, чтобы не было зазоров между лопастями. Используйте небольшое количество клея, чтобы он не вытек на лопасти. Подойдет суперклей или другой цианоакрилат.

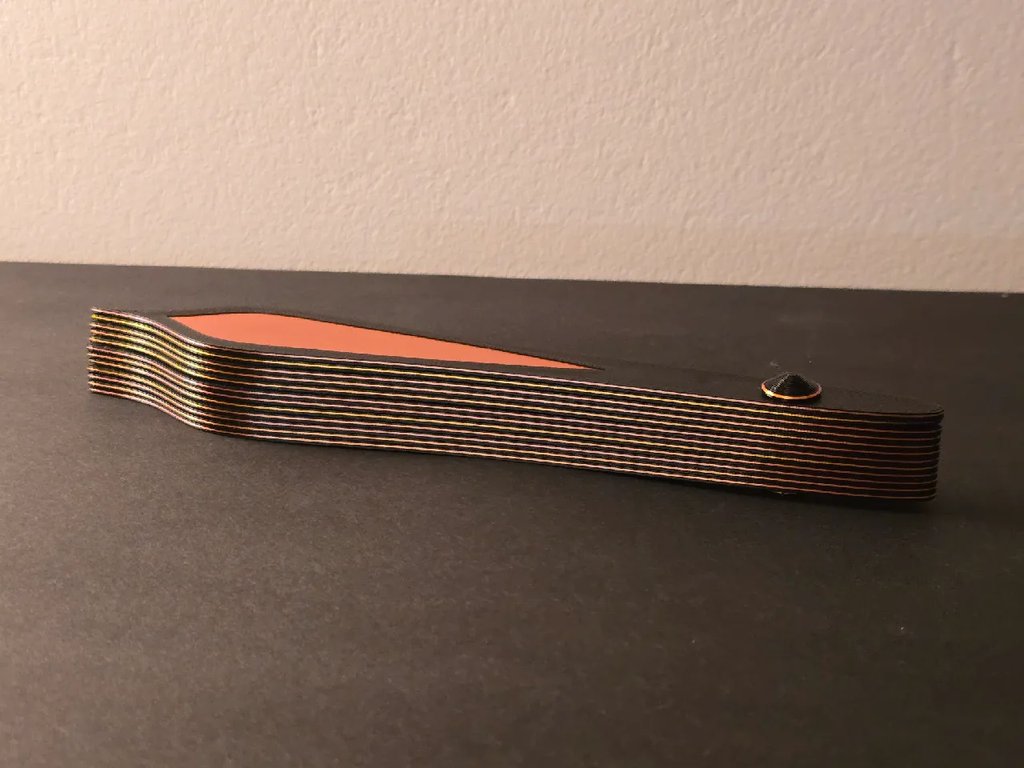

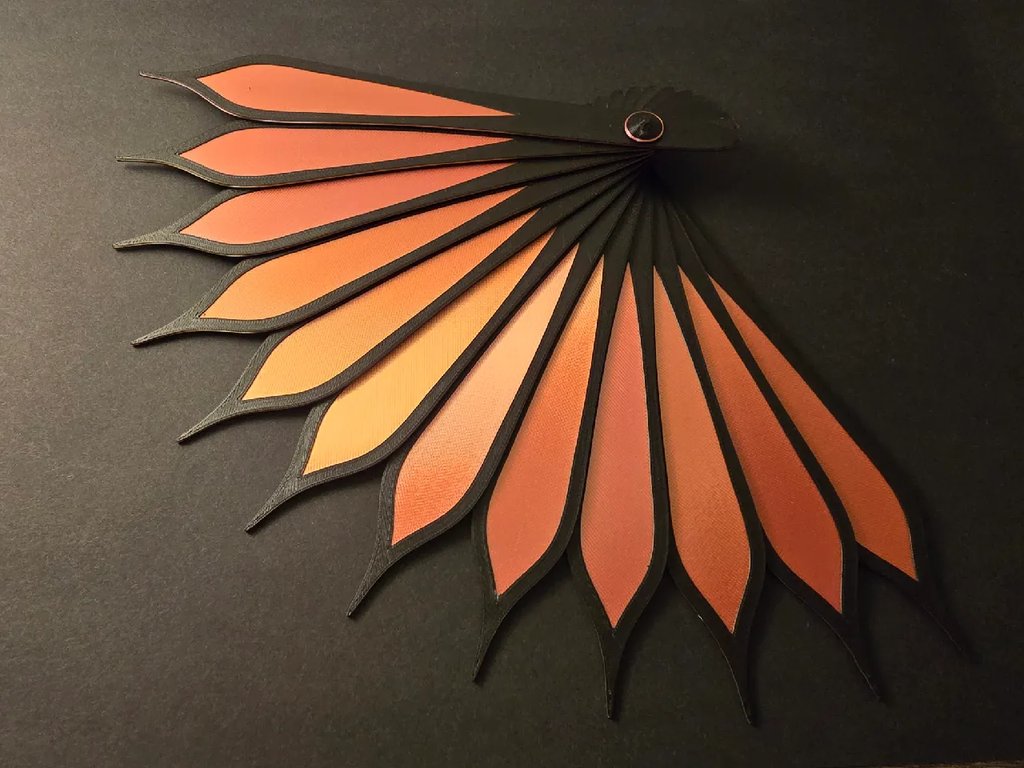

Веер можно плавно открывать и закрывать благодаря встроенным штифтам и пазам, которые ограничивают диапазон движения каждой лопасти.

Обновления:

• Добавлена версия лопастей с закругленными краями.
• Добавлены более длинные версии центрального стержня.
• Добавлен STEP-файл для редактирования.

⚠ Предупреждение о безопасности:

Это не игрушка – держите подальше от маленьких детей. Веер содержит мелкие детали, которые могут представлять опасность удушья, а кончики лопастей могут быть острыми. Рекомендуется наблюдение взрослых при использовании в качестве реквизита или аксессуара для костюма.
